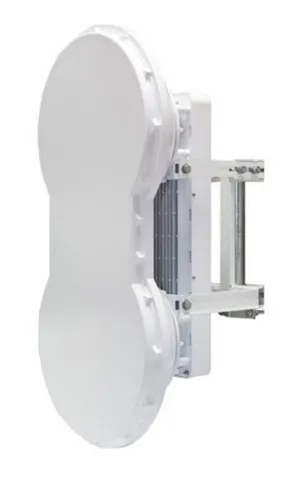

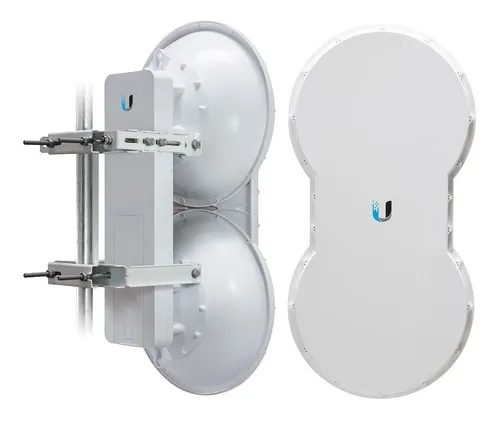

Presentamos AirFiber, un revolucionario sistema punto a punto de 5 GHz Point-to-Point de Ubiquiti Networks. Fabricado en un diseño compacto y altamente eficiente, ofrece un rendimiento revolucionario con más de 1,4 Gbps de rendimiento total y más de 100 kilómetros de alcance. AirFiber marca el comienzo de una nueva era en la tecnología punto a punto Carrier Class a precios rompedores.
Diseño Eficiente
Cada detalle de AirFiber ha sido diseñado y desarrollado por el equipo de I+D de Ubiquiti. Desde el chip de silicio hasta la innovadora arquitectura de antena dividida, el equipo de I+D de Ubiquiti ha creado AirFiber para ofrecer un rendimiento superior con eficiencia. AirFiber sirve para crear un entorno de red de alto rendimiento.
Despliegue Plug and Play
Basado en el innovador e intuitivo interfaz de configuración de Ubiquiti AirOS ™, permite la configuración rápida y el despliegue de AirFiber. Con la eficiencia en la instalación en mente, el diseño mecánico permite una fácil instalación por una sola persona. Un equipo de instalación de dos personas pueden instalar y alinear un enlace AirFiber.
Diseño Avanzado
AirFiber utiliza tecnología pendiente de patente para prácticamente elimina la latencia de transmisión de paquetes. Los estándares inalámbricos convencionales imponen un tiempo de latencia al tener que recibir un paquete antes de que el siguiente paquete se transmita. AirFiber puede transmitir datos de forma síncrona sin ningún tiempo de espera.
Construido para la velocidad
AirFiber ofrece más de 1,0 Gbps de rendimiento total. Para poner esto en perspectiva, AirFiber puede transmitir un archivo de 100 MB en menos de un segundo. Compitiendo con los proveedores comunes de banda ancha, la velocidad AirFiber descarga es hasta 100 veces más rápido.
Con la velocidad y el rendimiento superando los troncales convencionales cableados, AirFiber prevalece sobre las infraestructuras cableadas costosos que requieren mucho trabajo. Los backhauls de AirFiber no comparten los riesgos de seguridad asociados con los viajes de regreso con cable. Las distancias de los viajes de regreso por cable son vulnerables al robo de cobre, daños en fibra óptica, vandalismo y rotura accidental. Con AirFiber, sólo los puntos de instalación de los enlaces AirFiber necesitan ser asegurados.el transceptor de radio, lo que maximiza el presupuesto del enlace y la utilización del espectro
Specifications
airFiber AF-5/AF-5U
Dimensions
938.4 x 468.4 x 281.4 mm (36.94 x 18.44 x 11.08″)
Weight
16 kg (35.27 lb) Mount Included
Max. Power Consumption
40 W
Power Supply
50V, 1.2A PoE GigE Adapter (Included)
Power Method
Passive Power over Ethernet
Supported Voltage Range
42-58VDC
Certifications
CE, FCC, IC
Mounting
Pole Mount Kit (Included)
Wind Loading
863 N @ 200 km/hr (194 lbf @ 125 mph)
Wind Survivability
200 km/hr (125 mph)
Operating Temperature
-40 to 55° C (-40 to 131°F)
LEDs
(12) Status LEDs:
Data Port Link/Activity
Data Port Speed
Management Port Link/Activity
Management Port Speed
GPS Synchronization
Master/Slave
Link Status
Modulation Mode 0.25x to 4x, 6x, 8x, 10x (Unlabeled), Overload
Remote and Local Displays (Calibrated Signal Strength)
Operating Frequency
AF-5
FCC 15.247, 15.407, IC RSS-210
ETSI EN 301 893, EN 302 502
Other Regions
5470 – 5600 MHz, 5650 – 5850 MHz
5470 – 5875 MHz
5470 – 5950 MHz
AF-5U
FCC 15.247, IC RSS-210
ETSI EN 302 502
Other Regions
5725 – 5850 MHz
5725 – 5875 MHz
5725 – 6200 MHz
Interface
Data Port
(1) 10/100/1000 Ethernet Port
Management Port
(1) 10/100 Ethernet Port
Auxiliary Port
(1) RJ-12, Alignment Tone Port
System
Maximum Throughput
1.2+ Gbps
Maximum Range
100+ km (Dependent on Regulatory Region)
Packets per Second
1+ Million
Encryption
128-Bit AES
Uplink/Downlink Ratio
50% Fixed
Radio Frame Synchronization
GPS
Dynamic Frequency Selection
AF-5
AF-5U
CE, FCC/IC
CE, (FCC/IC Not Applicable)
Datasheet
7
airFiber AF-5/AF-5U Receive Sensitivity
Spatial
Streams
Modulation
Sensitivity
(10 MHz)
Sensitivity
(20 MHz)
Sensitivity
(40 MHz)
Sensitivity
(50 MHz)
FDD Capacity*
TDD Capacity*
10x
1024QAM
-64 dBm
-61 dBm
-59 dBm
-58 dBm
1280 Mbps
640 Mbps
8x
256QAM
-70 dBm
-67 dBm
-65 dBm
-64 dBm
1024 Mbps
512 Mbps
6x
64QAM
-77 dBm
-74 dBm
-72 dBm
-71 dBm
768 Mbps
384 Mbps
4x
16QAM MIMO
-84 dBm
-81 dBm
-79 dBm
-78 dBm
512 Mbps
256 Mbps
2x
QPSK MIMO
-90 dBm
-87 dBm
-85 dBm
-84 dBm
256 Mbps
128 Mbps
1x
½ Rate QPSK xRT
-93 dBm
-90 dBm
-88 dBm
-87 dBm
128 Mbps
64 Mbps
¼x
¼x QPSK xRT
-95 dBm
-93 dBm
-92 dBm
-91 dBm
32 Mbps
16 Mbps
*
FDD = (2) 50 MHz channels and TDD = (1) 50 MHz channel
airFiber AF-5/AF-5U Radio Frequency
GPS
GPS Clock Synchronization
Transceiver
EIRP
~50 dBm (Dependent on Regulatory Region and Frequency Band)
Frequency Accuracy
±2.5 ppm without GPS Synchronization
±0.2 ppm with GPS Synchronization
Channel Bandwidth
10/20/30/40/50 MHz
Modulation
1024QAM MIMO
256QAM MIMO
64QAM MIMO
16QAM MIMO
QPSK MIMO
½ Rate QPSK xRT
¼ Rate QPSK xRT
Integrated Split Antenna
TX Gain
23 dBi
RX Gain
23 dBi
Beamwidth
6°
Front-to-Back Ratio
70 dB
Polarity
Dual-Slant Polarization
Cross-Polarity Isolation
> 28 dB
